DO30-II型多功能校準儀

2、概述

DO30-Ⅱ型多功能校準儀（以下簡稱校準儀）是具有五位數碼顯示輸出值、被檢表誤差、交流頻率等參數的交直流電壓、電流校準源。另設8檔標準電阻器組，方便校準萬用表電阻檔。備有RS232接口實現數據自動處理功能。

校準儀采用數字式閉環控制技術，顯示內容區域化；采用先進的穩幅、功放、保護新技術，使其穩定性好、精度高、安全可靠；采用編碼器調節輸出幅度值，使用更加方便快捷。

適用于檢定、校驗四位半數字三用表、各種0.2級以下電流、電壓表頭及相應精度等級的多用表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.1級以上電流、電壓表。

廣泛應用于電力、計量、鐵路、工礦企業、科研院所等單位的質檢、計量及儀表維修，是比較理想的標準工具。

3、特點

3.1     具有電壓、電流及電阻輸出，穩定性好，負載能力強。

3.2     采用數碼管顯示輸出值，顯示直觀、可靠。

3.3     使用編碼器（替代電位器）數字調節，檔位選擇 “一鍵制”。

3.4     供選擇的交流頻率為三種：50Hz、60Hz、400Hz。

3.5     具有獨特的保護電路和完善的自我保護功能，減小因為誤操作給標準表和被檢表帶來的危害。

3.6     標準RS-232接口，校準儀與PC機聯接，實現真正的雙向通訊，通過計算機操控校準儀。

4、技術性能

4.1  技術指標：見附表

4.2  輸出顯示：五位；交流頻率顯示：三位；誤差顯示：三位（小數點浮動）

4.4  交流頻率：50Hz、60Hz、400Hz不大于0.1%

4.5  交流失真度不大于0.5%

4.6  直流紋波系數不大于0.5%

4.7     穩定性：直流項目每分鐘不大于滿度的0.02%；交流項目每分鐘不大于滿度的0.05%

 附表

5、工作原理

校準儀有主控單元、電源及放大單元、數字振蕩單元、量程轉換單元、顯示單元等組成。

6、使用說明

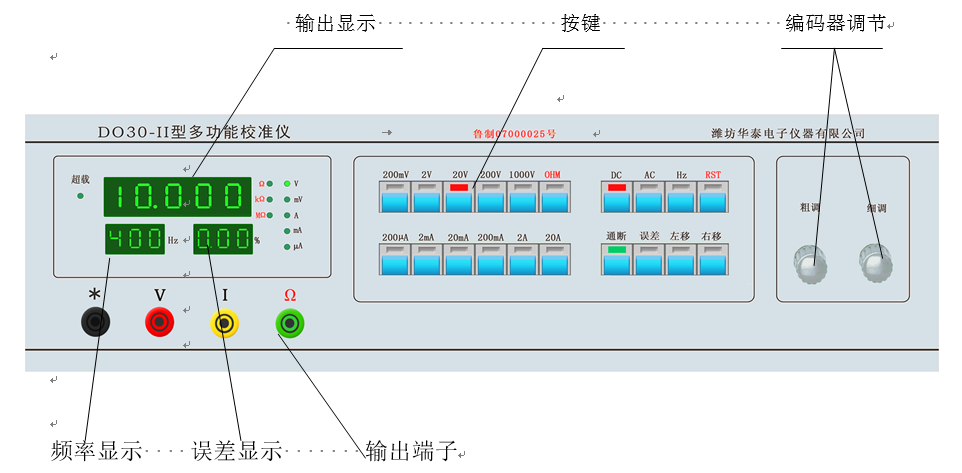

6.1  前面板

6.4  按鍵

項目鍵：DC、AC、Hz ；200mV，2V，20V，200V，1000V；200uA，2mA，20mA

        200mA，2A，20A

     功能鍵：通斷、誤差、RST、左移、右移

6.4.1      項目鍵：校準儀輸出選項。開機默認DC200mV。

6.4.2      功能鍵

通斷鍵：打開校準儀輸出，視為通狀態；關閉輸出，視為斷狀態。

誤差鍵：把當前輸出顯示值視為示值（測試點值），使用粗細調編碼器調節輸

        出值來計算誤差

RST鍵：復位鍵。校準儀重新開始運行。

左移鍵：配合細調編碼器對數碼閃爍位調節輸出值

右移鍵：配合細調編碼器對數碼閃爍位調節輸出值

6.5  操作說明

6.5.1      準備：打開電源開關，直接進入DC200mV測試界面顯示。 根據被檢表的檢測項目和量程，分別選擇校準儀的項目、量程和交流頻率。當超載燈亮?xí)r，儀器進入自保護狀態，輸出為零。此時可按RST復位鍵。

6.5.2      粗細調編碼器

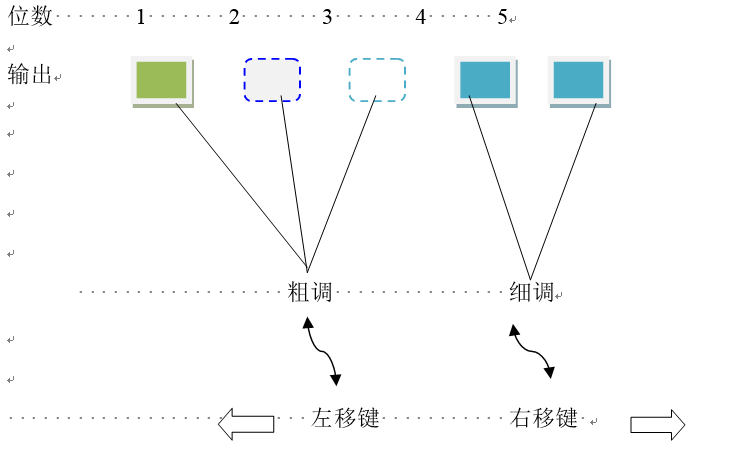

校準儀輸出值五位，粗調編碼器調節輸出值前三位，細調編碼器調節輸出值后兩位。為提高調節速度和調節精度，設置了左移鍵（結合粗調編碼器，調整輸出前三位）和右移鍵（結合細調編碼器，調整輸出后兩位），控制調節位，當按移動鍵（左移和右移）時，調整位閃爍，說明細調編碼器的調節輸出位。

輸出調節說明

       粗調編碼器調節位通過左移鍵選擇；細調編碼器調節位通過右移鍵來選擇。每次選擇調節位，輸出對應的顯示數碼管將閃爍。

每次改變校準儀通斷狀態，粗調默認的調節位為輸出值的第2位，細調默認的調節位為輸出值的第4位。

對粗調和細調進行為調節時，是向前進位的（不影響后邊位）

例如1 調節輸出18.5mV

1、旋轉粗調編碼器1個單位（粗調光標在輸出值第2位）；

2、按兩次左移鍵（粗調調節位由輸出第2位改為輸出第3位）

旋轉粗調編碼器8個單位（粗調光標在輸出值第3位）；

3、旋轉細調編碼器5個單位（細調光標在輸出值的第4位）

例如2 調節輸出75mV

1、旋轉粗調編碼器7個單位（粗調光標在輸出值第2位）；

2、按兩次左移鍵（粗調調節位由輸出第2位改為輸出第3位）

旋轉粗調編碼器5個單位（粗調光標在輸出值第3位）；

例如3 調節輸出200mV

1、按一下左移鍵（粗調調節位由輸出第2位改為輸出第1位）

2、旋轉粗調編碼器2個單位（粗調光標在輸出值的第1位）。

6.5.3      電壓電流輸出

選擇電壓或電流測試項目后，按通斷鍵（燈亮），旋轉粗細調編碼器，以調節校準儀輸出幅度值。誤差顯示跟隨輸出幅度變化，誤差計算中的示值是系統默認的：10%量程、20%量程、30%量程、40%量程、50%量程、60%量程、70%量程、80%量程、90%量程、100%量程將自動作為被撿表測試點值，方便簡潔。當然，也可隨時按誤差鍵，把現有輸出值作為示值（測試點）計算誤差。

例如：檢測萬用表DC1.9V的示值誤差

將萬用表選定DC2V檔，校準儀顯示0.0000V，測試線插入校準儀的V端子上，按校準儀面板通斷鍵旋轉粗調編碼器，顯示1.9000V。按誤差鍵，校準儀把1.9V視為萬用表檢測點示值。觀察萬用表讀數，通過旋轉粗細調編碼器，以調節校準儀輸出大小，獲取實際值，使萬用表讀數為1.900V，誤差顯示值為萬用表在DC1.9V的示值誤差。

6.5.4  電阻輸出

按“OHM”鍵，電阻顯示10Ω。使用左移或右移（粗細調編碼器），控制電阻輸出值大小（對于高阻值測試時，測試線不要相互纏繞）

7、通訊協議

8.1  校準儀發送

計算機先向校準儀發送通訊口令“*”，校準儀只有接受到“*”后，才以ASCⅡ碼形式向計算機發送數據，波特率為9600。

8.2  校準儀接收

計算機以ＡＳＣⅡ碼形式向校準儀發送數據時，應以單一字符發送。校準儀接收到信息后，進行相應功能處理。對不符合條件的錯誤信息，校準儀不予接受。
